太阳能光伏发电用干式变压器的结构设计

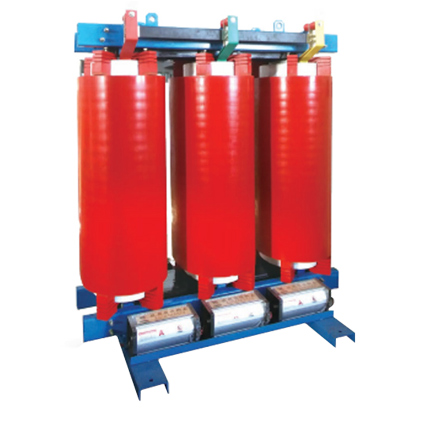

太阳能光伏用干式变压器可分为10kV级产品和35kV级产品。10KV级产品由于电压适中，绝缘结构较容易处理故我公司在制作时按照传统的双绕组双分裂结构设计，两组低压线图轴向分裂，两组高压线圈轴向排布，浇注时两组线圈浇注成一个线圈，电气上两组线圈并联统一引出。35KV级产品由于电压较高，为了保证线圈具有电气性能，如局部放电量，雷电冲击性能等，我公司在做设计时对低压线困进行了特殊结构处理(目前公司已就相关结构申请专利)，按照我公司低压线圈结构处理后，高压线图可做成一个线园，减少了高压线圈匝数，故高压线圈段数和层数均随之减少，线圈内部电场分布均匀。
