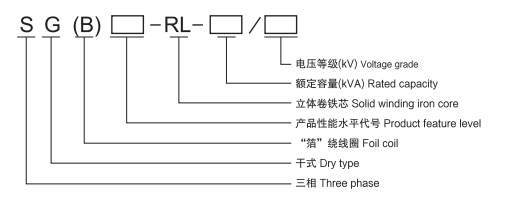

型号说明

产品结构特性

(1) 铁芯

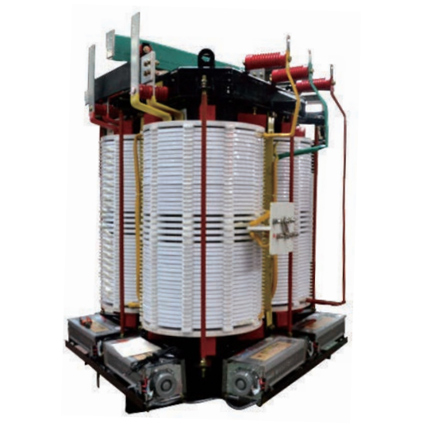

立体卷铁芯变压器关键部件是立体卷绕式铁芯，整个铁芯由三个完全相同的单框拼合而成，呈等边三角形立体排列，每个单框由若干根梯形料带依次连续卷绕而成，卷绕后单框横截面接近半圆形，拼合后横截面呈非常接近整圆形的准多边形。整个磁路中卷绕紧密，无空气隙，硅钢带高导磁方向和磁路方向完全一致，碰阻小，三相磁路长短一致，从而使三相平衡，减少变压器三次谐波等，节省材料提高性能降低损耗，降低空载电流，降低运行噪音等这些优点。

(2) 线圈

低压绕组采用双层圆筒式或箔绕制，立体三角形低压出线平衡高压绕组采用连续式结构，高压线圈与空气的接触面大，散热通风性能好。

(3) 底座

根据用户要求配底座槽钢或小车。

(4) 接线端子

低压接线采用带接线孔的镀镍锡铜排焊接在线圈端部，并用绝缘子固定在夹件上，方便接线，高压接线端子采用预埋铜螺母联接(5)防护等级

IP00不配防护外壳，适用于箱式电站、配电柜等；IP20配金属网防护外壳，可防12mm异物进入，适用于室内安装；IP23配百叶窗式防护外壳，可防雨雪、昆虫等、但此类外壳使用时应降低5%容量使用。

(6) 变压器冷却方式

125kVA及以下容量变压器一般为空气自冷(AN),此时可连续输出100%额定容量。160KVA及以上容量变压器采用风冷方式(AF)，在一定容量下可不开启风机，超过额定容量70%时应启动冷却风机。

(7) 温控

采用自动温度控制保护系统，根据用户要求，可实现温度显示、巡回检测、启停风机、超温报警、跳闸、计算机通讯接口等功能。
