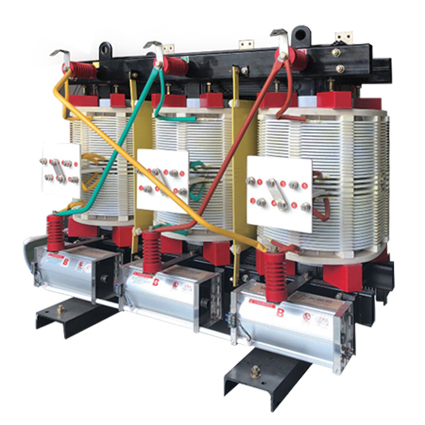

SG(B)11~18系列非包封H级干式电力变压器产品介绍

SGB系列非包封 H 级干式变压器采用(德国)MORA 干式变压器工艺技术，使产品完全达到防火防水及符合环境保护的要求。它是配电系统的理想产品，应用在地铁、船舶、矿山、化工、电力企业及人员密集的建筑群等各种对安全防火有特殊要求的场合。

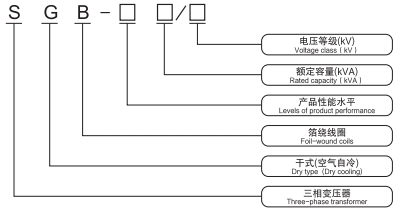

型号及含义

SG(B)系列非包封H级干式电力变压器性能特点

1、过负荷能力好，在120%长期过负荷、IP45条件下无强迫风冷，可长期满负荷运行。

2、安全及阻燃性能好，在800C高温长时燃烧下无烟雾产生。

3、抗热击能力强(可以在-50C下立即加满负荷)。

4、损耗低，与SC9系列干式变压器相比空载损耗平均下降10%，负载损耗下降5%。

5、寿命期后可轻易将绝缘材料和铜线分离回收利用，不污染环境。

SG(B)系列非包封H级干式电力变压器结构特点

1、瓷绝缘结构，采用MORA公司绝缘筒和高频陶瓷垫块。

2、高、低线圈先用NOMEX绝缘材料，并经VIP真空加压设备多次浸溃特殊配方的H级绝缘，多次烘焙以后，外用绝缘材料密封，并高温固化。高压线圈采用机械，散热条件好的连续式结构。

3、铁芯采用高导磁性能硅钢片叠装而成，步进式45°全斜结构，绕组与铁芯采用弹性固定装置，使变压器具有较低的空载损耗和噪音。铁芯表面经特殊工艺处理。铁芯由拉螺杆适度夹紧、上、下夹件由拉板连接并与底座，绕组固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕组的震动强度和降低噪音。

4、引出线端子固定在绕组上部，分接头在绕组中部，低压线端子为板式导电排，并采用冷压焊。
